Stanice pro automatickou kontrolu průměrů válečků

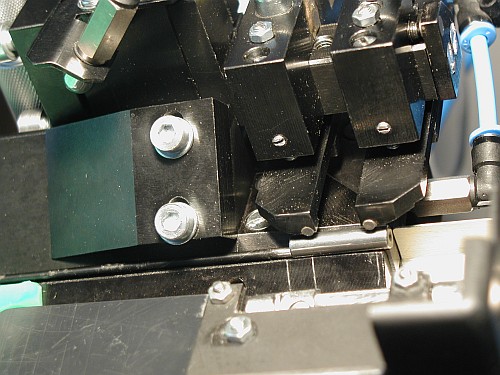

Měřicí automat slouží pro pravidelnou odběrovou kontrolu válečků průměrů (Ø2,5 až Ø 5,5mm) po broušení. Ze souvislého toku obrobených kusů (cca 14 ks/sec) je v nastavitelném intervalu prostřednictvím pneumatické trysky oddělen kus do prismatického skluzu, ukončeného závorou v měřicím stanovišti. V něm se na kus v dosedacím lůžku přiklopí dvojice měřicích páček a sejme se hodnota průměrů ve dvou nastavitelných řezech. Změřený kus po odklopení páček je pneumatickou tryskou odsunut buď do kontrolního skluzu pro případ ručního překontrolování výsledků, nebo do palety. Naměřené údaje jsou použity buď pouze pro signalizaci o stavu procesu, nebo přímo slouží ke zpětnému korigování broušeného průměru válečku.

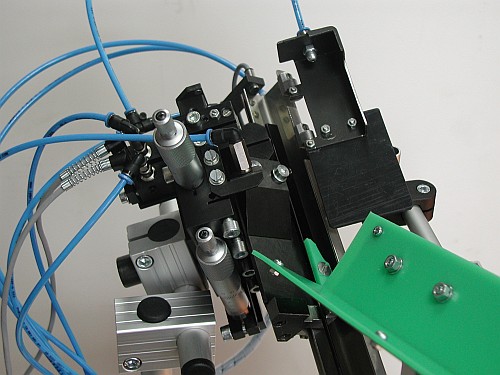

Celkový pohled
