Rekonstrukce speciálních strojů

Základem rekonstrukce zkušebního stroje pro montáž prstencových pružin a snímání statických charakteristik je nový řídicí systém AMS spolu s instalací proporcionálního řídicího ventilu Bosch Rexroth. Ten umožňuje spolu s elektronikou AMS řízení pohybu hydraulického testovacího válce konstantní rychlostí, což je jeden z hlavních požadavků při snímání statických charakteristik pružin dle UIC.

Výsledkem rekonstrukce stroje, jehož hydraulický systém umožňuje testovat pružiny až do síly 1200 kN, je zvýšení rychlosti a přesnosti (omezení vlivu obsluhy), zvýšení bezpečnosti práce pro obsluhu a zvýšení komfortu obsluhy stroje. Po otestování pružiny se naměřená data ukládají do souboru a je také možné výsledný UIC diagram vytisknout.

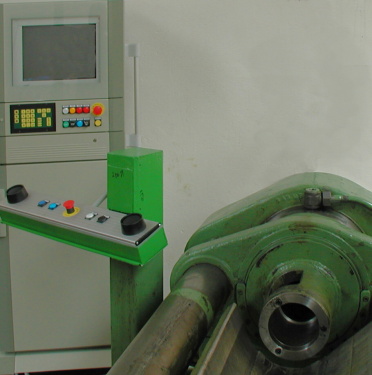

Pohled na rozváděč, řídicí panel a hydraulický testovací válec
