Testování těsnosti dílů (2)

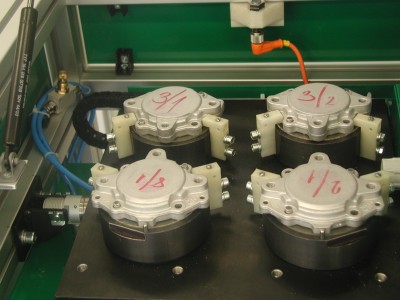

Poloautomatická zkušební stanice pro testování těsnosti přírubových dílů je tříposiční, tj. nakládání a vykládání je střídavě ve dvou krajních posicích a kontrola těsnosti a značení dobrého kusu v prostřední. V základním nosném stole z Al-profilů je zabudována Kompletní měřicí stanice s přesuvným stolem, včetně řídícího systému a elektrického rozváděče. Čtyři výrobky jsou ručně orientovaně vkládány do stroje, po dokončení testování druhé čtveřice jsou automaticky přesunuty pod měřicí sekci. Tam jsou pneumaticky upínány a utěsněny. Po provedení zkoušky tlakování jsou dobré kusy automaticky označeny výměnným pneumatickým razníkem. Součástí řízení je i úprava, která pomocí zámku blokuje vyjmutí vadného kusu.

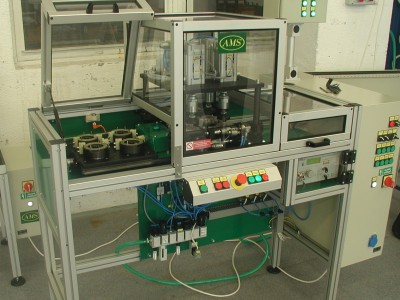

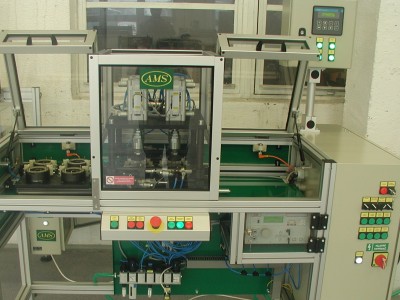

Celkový pohled
