Messautomat für die Prüfung von Kugellagern nach der Montage

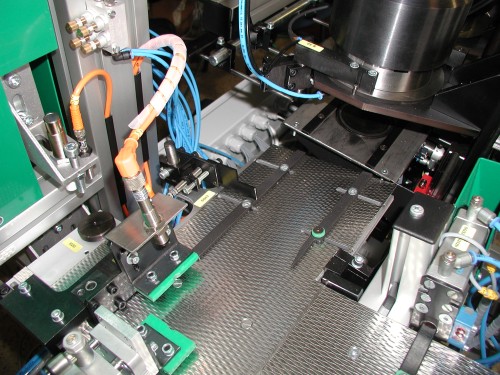

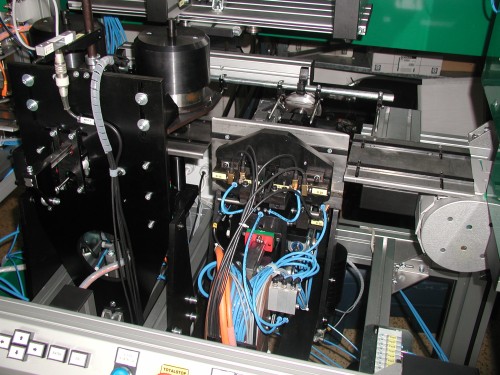

Die automatische Messanlage dient zu der Prüfung des Radialspiels und der Axialdistanz der Frontseiten bei den Kugellagern während der Rotation und unter der definierten Belastung. Das geprüfte einreihige Lager wird aus dem Zuführungsspeicher , der regelmäßige Nachfüllung ermöglicht, durch das Tranportwerk übernommen. In den nächsten zwei Positionen werden die Messungen der Axialdistanz während der Rotation bei der vorgeschriebenen beidseitigen axialen Belastung durchgeführt. In der darauf folgenden Position wird das dynamische Radialspiel des Lagers gemessen. Über die Sortierungsbahn werden die defekten Teile je nach Defektart in einen programmgesteuert positionierten Abführungsspeichers aussortiert. In dem Tragtisch aus Al-Profilen befindet sich die eingebaute komplette Messanlage samt des Steuerungsystems und des Stromverteilers. Die Messanlage ermöglicht auch die Durchführung von außerplanmäßigen Messungen, das heißt die priorisierte Zuführung eines Messstückes vor die Warteschlange der Teile in dem Zuführungsspeicher.

Gesamtansicht
