Automatická měřicí stanice pro kontrolu automobilových ventilů

Automatická stanice je tvořena z rámu z Al-profilů, několika kontrolních sekcí a příslušnou mechanikou pro vstupní a výstupní manipulaci. Dynamicky kontrolovanými parametry jsou všechny důležité geometrické parametry (celkem 15). Dále jsou prováděny nedestruktivní defektoskopická kontrola přítomnosti trhlin na definovaných místech ventilu přístrojem Statograph PS-ECM a defektoskopická kontrola prokalení dříku ventilu přístrojem Magnatest ECM. Na výstupu měřicí stanice je umístěno 14 výstupních zásobníků pro rozlišení jednotlivých vad. Dobré ventily jsou manipulátorem po označení přesunuty na otočný stůl pro poslední vizuální kontrolu před expedicí. Takt stanice je pod 4,5 sec. Stanice je vybavena i síťovým rozhraním Ethernet pro připojení do vnitropodnikové sítě LAN.

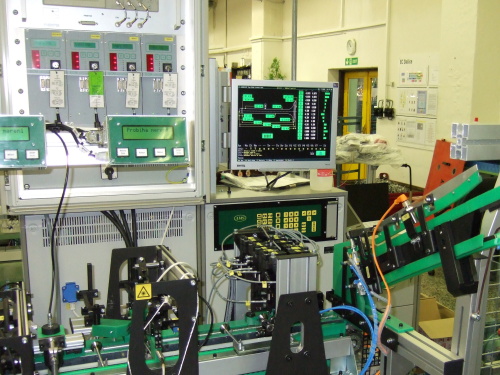

Celkový pohled
