Zařízení pro kontrolu kvality pájení lamel motorů

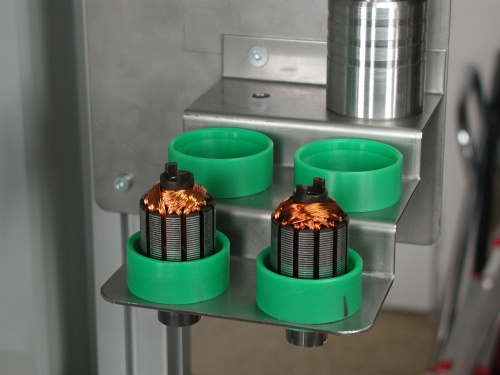

Pracoviště je určeno ke kontrole kvality pájení lamel komutátoru na rotorech malých motorků. Jedná se o nedestruktivní zkoušku pomocí ultrazvukové metody měření ve vodní lázni (tvoří imerzní kapalinu). Měřicí ultrazvuková sonda je trvale pod hladinou, komutátor kontrolovaného rotoru se po upnutí ponořuje do kapaliny do příslušné polohy proti měřicí sondě. Kombinací rotačního pohybu a vertikálního posunu je možné kontrolovat spirálový řez a vyhodnotit kvalitu připájení rotorových lamel (výskyt dutin v pájce, kterou je lamela připájena).

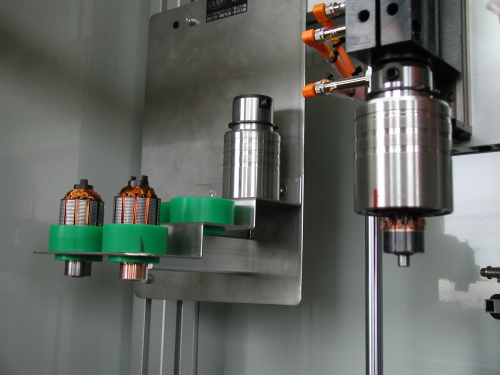

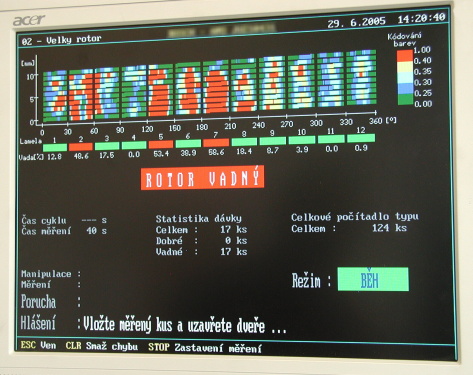

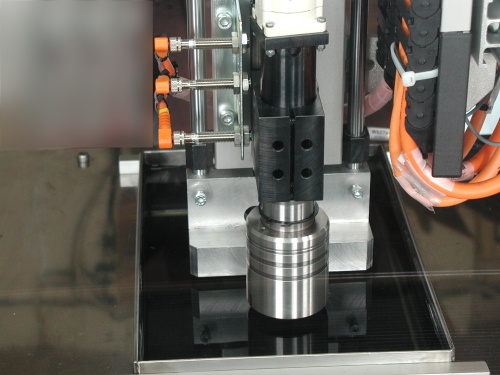

Během zkoušky se proti kontrolní sondě postupně nastaví všechny body kontrolovaných ploch v určeném rozsahu měření. To zajišťuje již zmíněná kombinace přesně odměřovaného rotačního a lineárního pohybu rotoru upnutého v hlavici zkušebního vřetena.

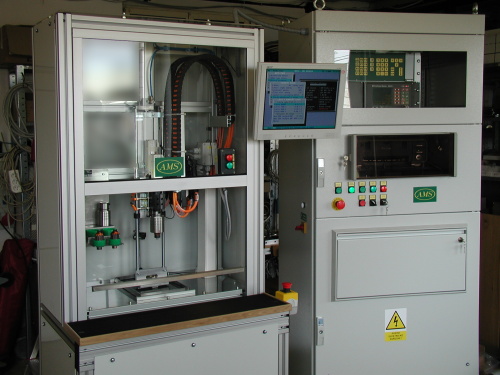

Celkový pohled na zařízení
