HS-Prüfung des Isolationszustandes der Hilfskontaktgeber

Halbautomatischer HS-Tester des Isolationszustandes der Hilfskontaktgeber. Steuersystem, auf PC-Basis, Testen durch den Hochspannungstester HA HA2200D

Applikation :

• Der Testautomat prüft den Isolationszustand der einzelnen Hilfskontaktgeber durch eine Hochspannungsprüfung (3,5 kV AC)
• Test eines jeden Kontaktpols in seinen beiden Arbeitslagen :
  • zwischen Auslässen der benachbarten Pole bei geschlossenen Kontakten
  • zwischen Auslässen eines Poles bei geöffneten Kontakten
• Vollständige Dokumentation der Prüfungen einschließlich der Defektidentifizierung

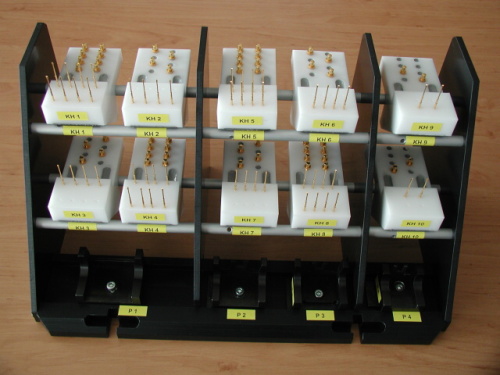

Bei gleichzeitiger Produktion von mehreren verschiedenen Typen von Hilfskontaktgebern und der Anforderung einer kontinuierlichen Prüfung wird bei diesem Tester vor allem eine einfache und möglichst schnelle Umschaltung auf einen anderen Typ des geprüften Kontaktgebers verlangt. Die Testergeschwindigkeit ist nicht in Bezug auf den Entnahmecharakter der Prüfungen kritisch.
Das Steuersystem arbeitet auf Windows / PC-Basis. Die Anlage beinhaltet eine Datenbank mit den Messdaten, der Konfiguration der Messungen und zulässigen Werte sowie eine Archivierung der durchgeführten Messungen und Fehlerzustände.
Die PC-Steuerung ermöglicht die Führung einer vollständigen Dokumentation über die Produktion und die Integration in SPC und SQC Systeme.
Das Gerät HA2200D wird durch eine RS232-Schnittstelle konfiguriert und wird durch die Binäreingaben und Binärausgaben gesteuert. Das Einlesen der Eingabeparameter wird mit Hilfe eines Bar-Code-Lesers durchgeführt.

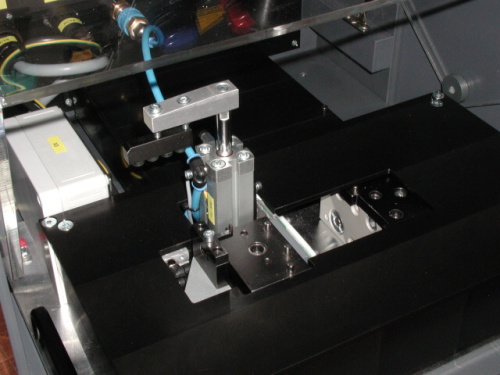

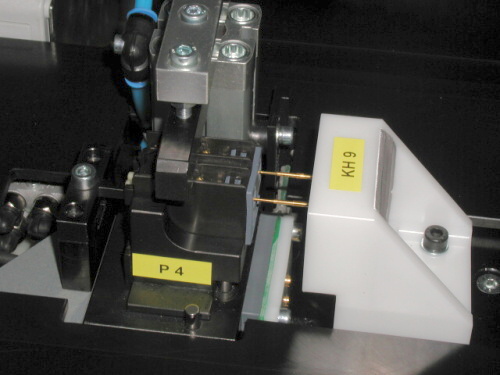

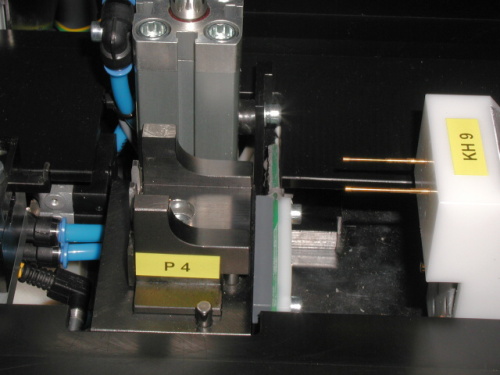

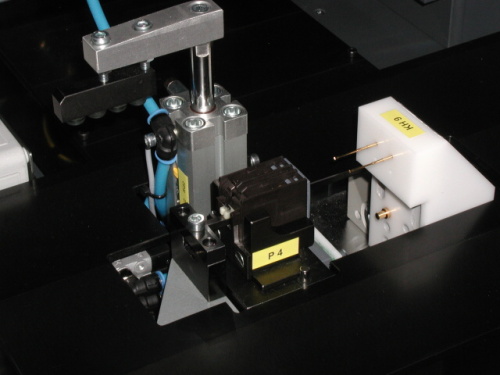

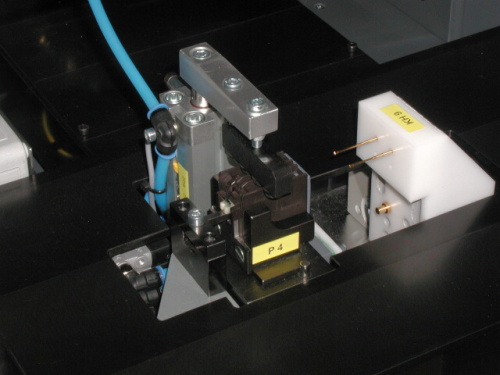

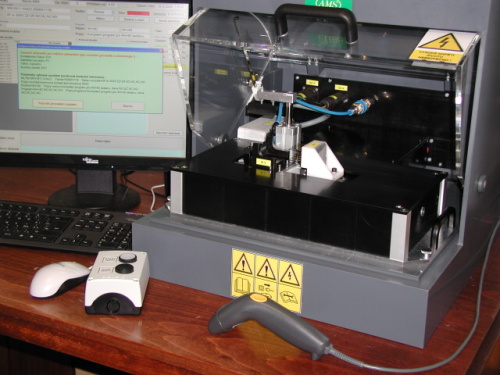

Bedinungsplatz des HS-Testers
