Kontrola izolačního stavu pomocných kontaktů stykače vysokým napětím

Poloautomatický tester izolačního stavu pomocných kontaktů stykače vysokým napětím. Řídicí systém na bázi PC, testování pomocí vysokonapěťového testeru HA2200D

Aplikace :

• Provádí se výběrová kontrola sestav pomocných kontaktů stykače napětím 3,5kV AC
• Test izolace každé sady pólů kontaktů v obou pracovních polohách:
  • mezi vývody sousedních pólů při sepnutých kontaktech
  • mezi vývody jednoho pólu při rozepnutých kontaktech
• 100% dokumentace testů včetně identifikace chyb

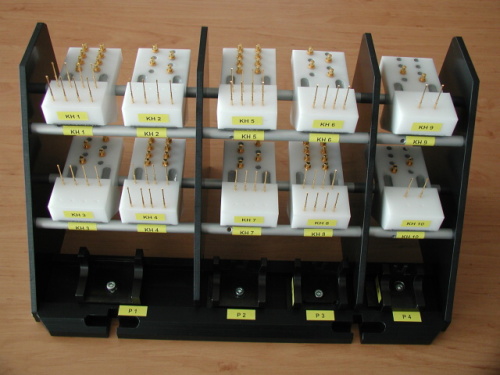

Při současné produkci více různých typů pomocných kontaktů a potřebě jejich průběžného testování je u tohoto testeru požadováno zejména jednoduché a co nejrychlejší přezbrojení na jiný typ kontrolovaného kontaktu, vlastní rychlost testu není vzhledem k odběrovému charakteru zkoušek kritická.
Řídicí systém je na bázi PC, SW je v prostředí Windows. Zařízení obsahuje databáze vyráběných pomocných kontaktů, konfigurace měření včetně přípustných hodnot, archivaci provedených měření a chybových stavů.
Počítačové řízení tak umožňuje vést 100% dokumentaci o výrobě a tím zapojení do systému SPC a SQC.
Přístroj HA2200D se nastavuje přes rozhraní RS232 a ovládá se binárními vstupy a výstupy. Načítání vstupních parametrů (dávek) je pomocí čtečky čárového kódu.

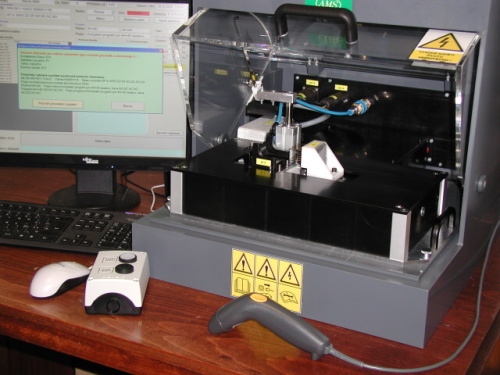

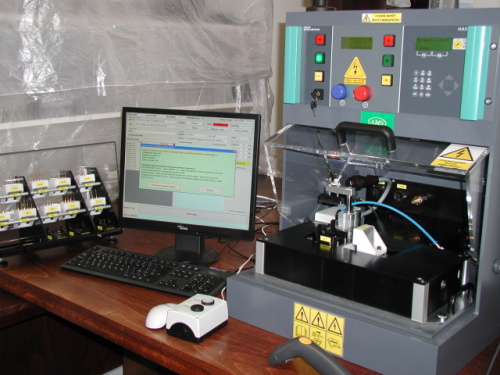

Pracoviště obsluhy VN testeru
