Dichtheitsprüfung der Teile (1)

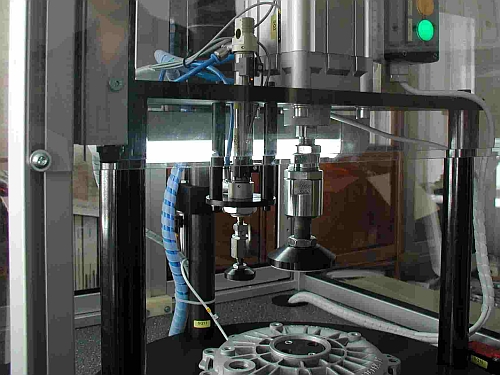

Die Prüfanlage für Dichtheitsprüfungen von Flanschteilen verläuft in einer Position, d.h. Aufladen, Dichtheitsprüfung, Markierung des fehlerfreien Stückes und Ausladen wird ohne Bewegung der Teile durchgeführt. In dem Tragtisch aus Al-Profilen wird die komplette Messanlage einschließlich des Steuersystems und des Stromverteilers eingebaut. Der Tisch hat einen automatisch steuerbaren Schutzrahmen. Das zu messende Teil wird manuell in die Anlage gelegt, wo es pneumatisch befestigt und abgedichtet wird. Nach der Dichtheitsprüfung werden fehlerfreie Stücke automatisch durch einen austauschbaren pneumatischen Prägestempel markiert. Durch diese Steuerung ist es auch möglich, mit Hilfe des Schlosses die Abnahme des defekten Stückes zu blockieren.

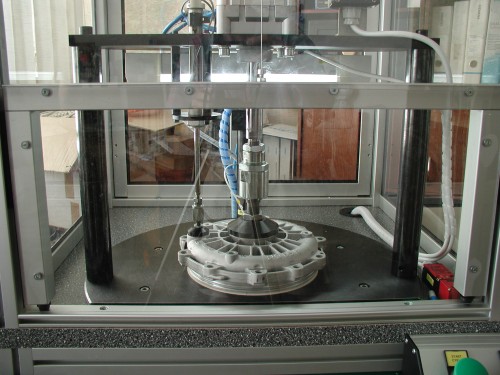

Gesamtansicht
