Přístroj pro kontrolu geometrie odvalovacích fréz po přeostření čela

Speciální měřicí stanice s motorickým pohonem rotace a měřicí sondy, řízená měřicím systémem AMS AC5 na bázi průmyslového PC. Po ručním založením probíhá automatické proměření a následně výpočet základních parametrů zubů odvalovací frézy (zejména parametry profilu čela a parametry rozteče zubů).

Přístroj pro kontrolu geometrie odvalovacích fréz po přeostření čela provádí měření :

• Úchylky sousední rozteče zubů s přesností 0,001mm
• Úchylky součtové rozteče zubů s přesností 0,003mm
• Rovnoběžnosti čela zubu (pramenu) s podélnou osou nástroje s přesností 0,005mm
• Úhlu čela (velikost přesazení "U")
• Profilu čela zubu s přesností 0,001mm

Koncepce a způsob měření :

Kontrolní měření se provádí na svislém poloautomatickém měřicím stojanu s rotačním upínačem, vybaveném souborem přestavitelných snímacích jednotek a odměřováním rotace upínače. Měřicí stojan řídí elektronika AMS AC5 s barevným monitorem. Zakládání kusu a najetí výchozího bodu měření je ruční, měřicí pohyby a polohování měřených zubů je poloautomatické. K elektronice AMS AC5 je připojeno zařízení pro tisk protokolů s výsledky měření a jejich archivaci.

Podle dosažených výsledků měření se nástroje automaticky zatřiďují do tříd : AAA, AA, A, B, C, a D.

Celkový měřicí cyklus pro změření roztečí zubů v jednom řezu, rovnoběžnosti jednoho pramene zubů a profilu a úhlu čela jednoho zubu včetně upnutí a seřízení trvá přibližně 12 minut.

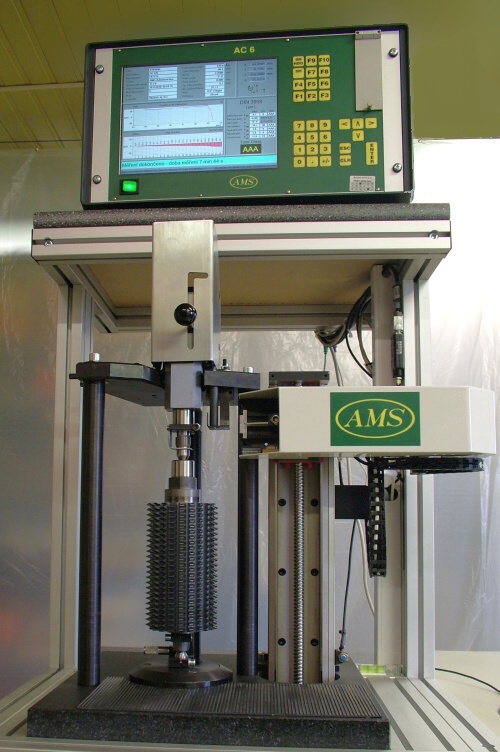

Celkový pohled na měřicí stanici

Na následujícím obrázku vidíte celek měřicí stanice s řídicím systémem AMS AC5 a upnutou frézou pro měření.

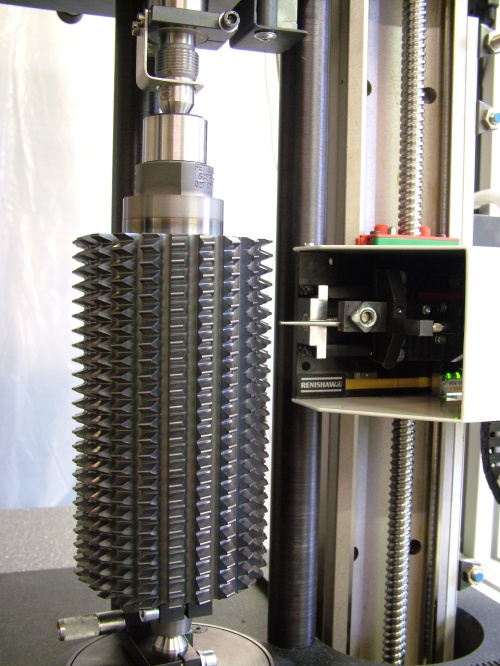

Měření rozteče zubů na standardní fréze

Podívejte se na příklad měření rozteče zubů standardní frézy.

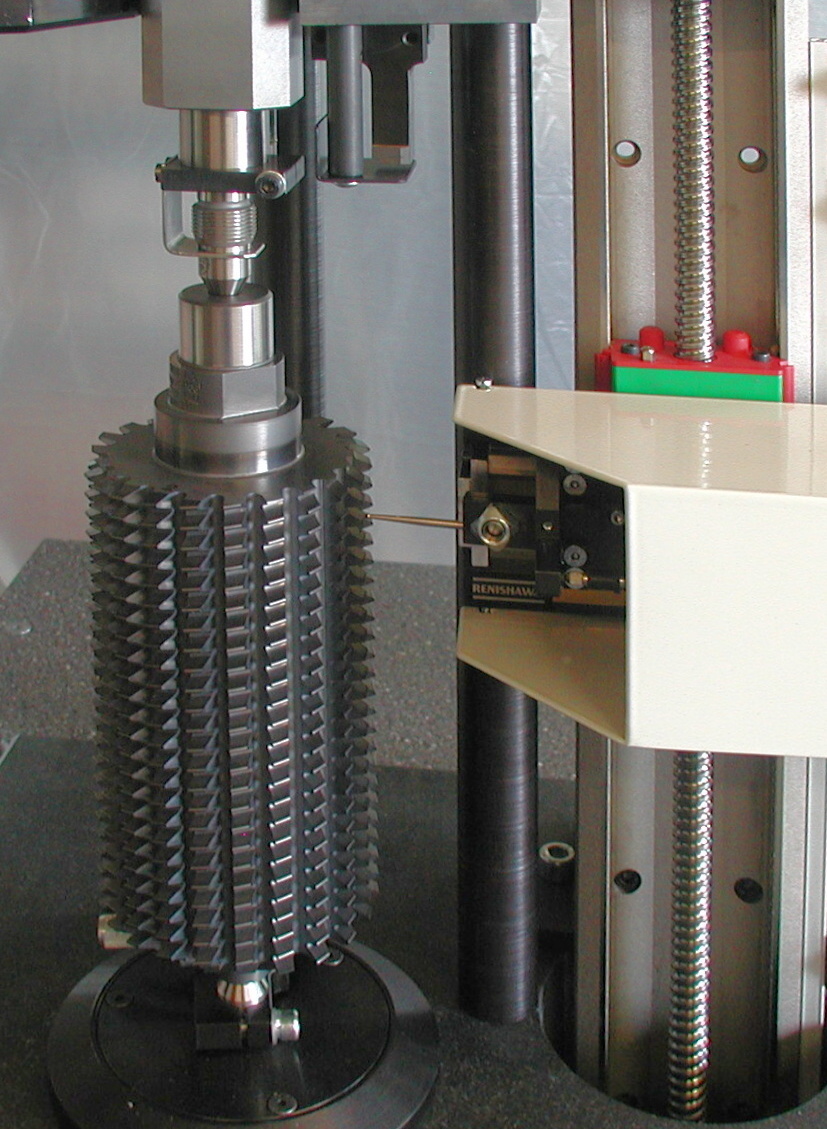

Měření rozteče zubů na speciální fréze

Stanice umožňuje i měření rozteče zubů na speciální odstupňované fréze a to na obou jejích částech.

Měření linie zubů

Měření linie zubů probíhá ve vybraném pramenu a vybraném délkovém rozsahu.
