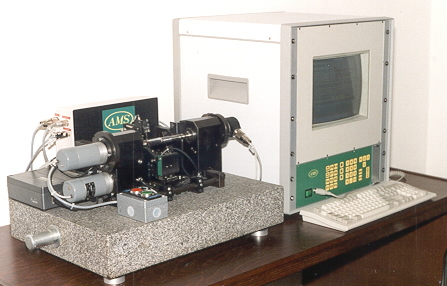

Přístroj pro kontrolu geometrie pastorku řízení

Speciální měřicí stanice s motorickým pohonem rotace měřeného pastorku, měřicí sondy rozteče a měřicí sondy evolventy. Stanice je řízena systémem AMS AC4 na bázi průmyslového PC. Po ručním založením pastorku probíhá automatické proměření a následně výpočet základních parametrů - parametrů evolventního ozubení pastorku, roztečí mezi zuby a vybraných průměrů na tělese pastorku.

Přístroj pro kontrolu geometrie pastorku řízení osobního vozu provádí měření :

• Úchylky sousední rozteče zubů
• Kontrola profilu evolventního ozubení v předepsaném řezu
• Kontrola úhlu šroubovice ozubení z podélného měření zubu
• Průměr v několika místech tělesa pastorku (ve válcová části bez ozubení)

Koncepce a způsob měření :

Kontrolní měření se provádí na vodorovném poloautomatickém měřicím stativu.
Měřicí stativ řídí elektronika AMS AC4 s barevným monitorem. Zakládání kusu je ruční, měřicí pohyby a polohování měřicích sond je poloautomatické. K elektronice AMS AC4 je připojeno zařízení pro tisk protokolů s výsledky měření a jejich archivaci.

Podle dosažených výsledků měření se pastorky automaticky zatřiďují jako dobré, opravitelné a vadné.

Celkový pohled na pastorek
