Automatický tester bezkontaktních snímačů polohy (1)

Automatický tester bezkontaktních cylindrických snímačů polohy s automatickým přesunem snímače do další měřicí pozice. Řídicí systém na bázi PC, elektronické měření pomocí přístrojů s GPIB komunikací, automatické laserové značení a výstupní třídění

Aplikace :

• Finální 100% kontrola snímačů před expedicí (balením)
• Automatické měření elektronických parametrů snímačů

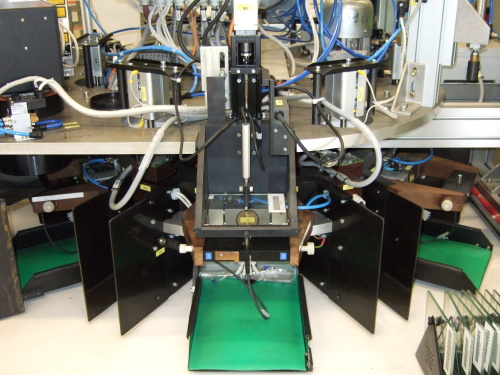

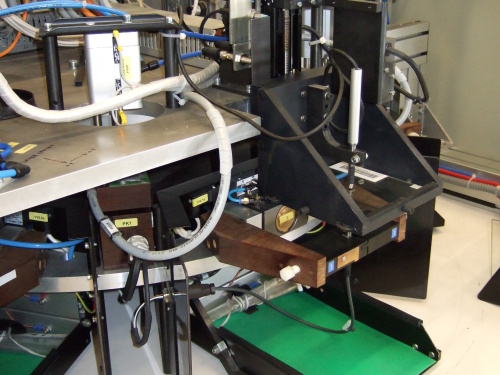

• Automatické měření spínací vzdálenosti a hystereze
• Automatické značení snímačů laserovým popisem
• 100% dokumentace výroby včetně identifikace chyb

Při výrobě mnoha elektronických součástek a kompletních výrobků je nutné provádět nejlépe 100% výstupní kontrolu. Spolehlivou kontrolu s dostatečnou kapacitou a 100% dokumentací je možné zabezpečit jen automatickými testery.

Uvedené zařízení demonstruje možnost kompletní a 100% kontroly bezkontaktního snímače polohy.
Řídicí systém je na bázi PC, SW je v prostředí Windows. Stroj obsahuje databáze vyráběných snímačů, konfigurace měření včetně přípustných hodnot, archivaci provedených měření a chybových stavů.
Počítačové řízení tak umožňuje vést 100% dokumentaci o výrobě a tím zapojení do systému SPC a SQC.

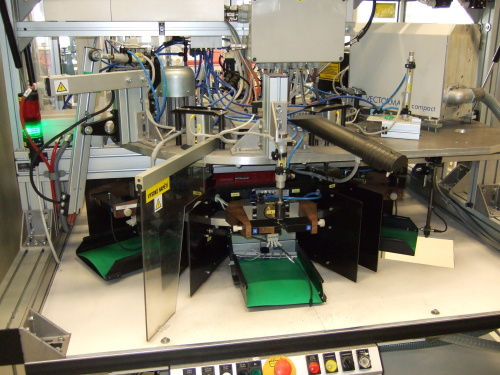

Přístroje pro měření elektronických parametrů jsou ovládány přes sběrnici GPIB. Načítání vstupních parametrů (dávek) je pomocí čtečky čárového kódu, označování vadných výrobků s popisem chyby je pomocí tiskárny štítků.

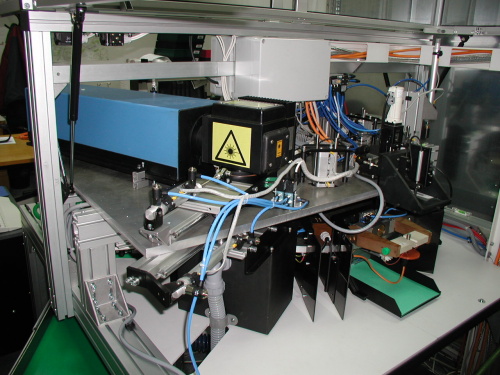

Všechny vyrobené a testované snímače jsou označeny typem pomocí laserového popisovacího zařízení přímo v testeru.
Stroj provádí třídění snímačů na dobré a vadné, t.j. obsahuje jednoznačný chybový kanál a nemůže tak dojít k smíchání vadných a dobrých výrobků.

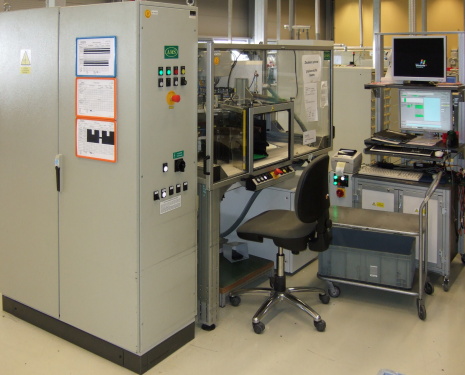

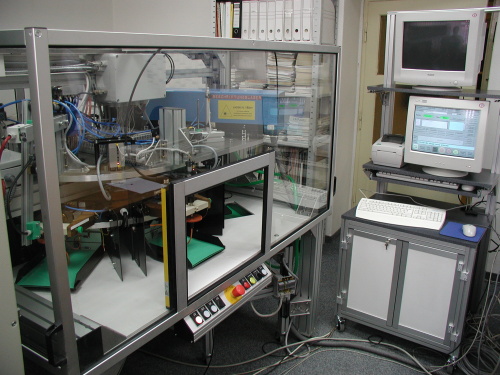

Pracoviště obsluhy
