Automatický tester bezkontaktních snímačů polohy (2)

Automatický tester bezkontaktních cylindrických i kubických snímačů polohy s ručním přesunem snímače do sousední měřicí pozice. Řídicí systém na bázi PC, elektronické měření pomocí přístrojů s GPIB komunikací.

Aplikace :

• Finální 100% kontrola snímačů před expedicí (balením)
• Automatické měření elektronických parametrů snímačů
• Automatické měření spínací vzdálenosti a hystereze
• 100% dokumentace výroby včetně identifikace chyb

Při výrobě mnoha elektronických součástek a kompletních výrobků je nutné provádět nejlépe 100% výstupní kontrolu. Spolehlivou kontrolu s dostatečnou kapacitou a 100% dokumentací je možné zabezpečit jen automatickými testery.

Uvedené zařízení demonstruje možnost kompletní a 100% kontroly bezkontaktního snímače polohy.
Řídicí systém je na bázi PC, SW je v prostředí Windows. Stroj obsahuje databáze vyráběných snímačů, konfigurace měření včetně přípustných hodnot, archivaci provedených měření a chybových stavů.
Počítačové řízení tak umožňuje vést 100% dokumentaci o výrobě a tím zapojení do systému SPC a SQC.
Přístroje pro měření elektronických parametrů jsou ovládány přes sběrnici GPIB. Načítání vstupních parametrů (dávek) je pomocí čtečky čárového kódu, označování vadných výrobků s popisem chyby je pomocí tiskárny štítků.

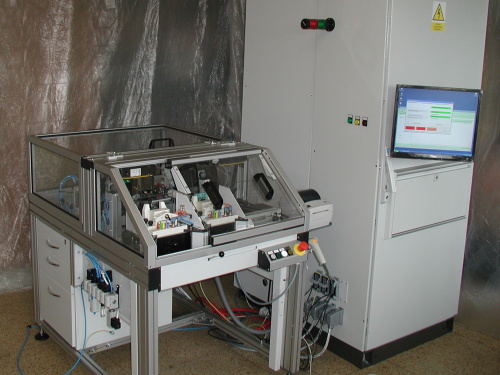

Celkový pohled na tester snímačů
